山東創新華一環境工程有限公司研發生產的圓形式醫院污水處理設備采用先進的生物處理工藝，集去除BOD5、COD、NH3-N于一身，具有技術性能穩定可靠，處理效果好，投資省，占地少，維護方便等優點。我公司也可根據客戶要求同時配套中水回用設備。

一、產品特點

■1、埋設于地表以下，設備上面的地表可作為綠化或其他用地，不需要建房及采暖、保溫。

■2、二級生物接觸氧化處理工藝均采用推流式生物接觸氧化，其處理效果優于完全混合式或二級串聯完全混合式生物接觸氧化池。并比活性污泥池體積小，對水質的適應性強，耐沖擊負荷性能好，出水水質穩定，不會產生污泥膨脹。池中采用新型彈性立體填料，比表面積大，微生物易掛膜，脫膜，在同樣有機物負荷條件下，對有機物去除率高，能提高空氣中的氧在水中溶解度。

■3、生化池采用生物接觸氧化法，其填料的體積負荷比較低，微生物處于自身氧化階斷，產泥量少，僅需三個月（90天）以上排一次泥（用糞車抽吸或脫水成泥餅外運）。

■4、該地埋式生活污水處理設備的除臭方式除采用常規高空排氣，另配有土壤脫臭措施。

■5、整個設備處理系統配有全自動電氣控制系統和設備故障報警系統，運行安全可靠，平時一般不需要專人管理，只需適時地對設備進行維護和保養。

二、使用方法

■能夠處理生活系統綜合性廢水及其相類似的有機污水；

■采用玻璃鋼、不銹鋼結構，具有耐腐蝕、抗老化等優良特性，使用壽命長達 50 年以上；

■全套裝置施工簡單、操作容易，所有機械設備均為自動化控制，全部裝置可設置于地表以下。

三、適用范圍

■1、賓館、飯店、療養院、醫院；

■2、住宅小區、村莊、集鎮；

■3、車站、飛機場、海港碼頭、船舶；

■4、工廠、礦山、部隊、旅游點、風景區；

■5、與生活污水類似的各種工業有機廢水。

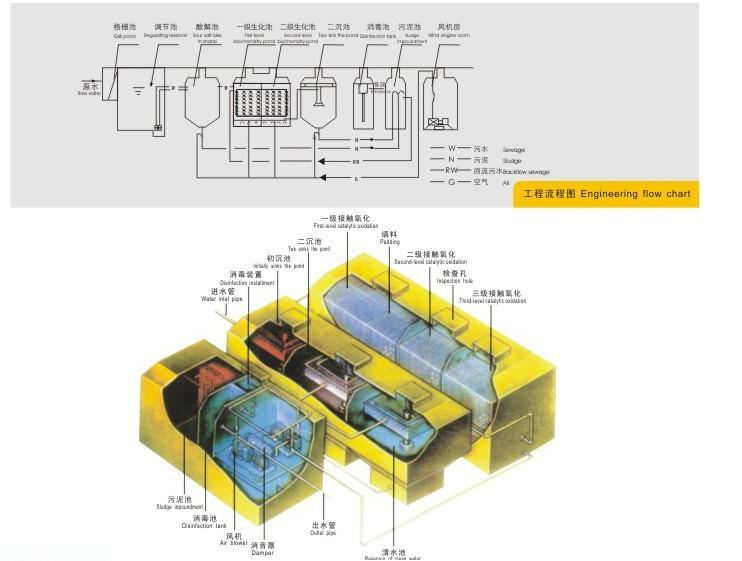

四、工藝流程

五、一體化污水處理裝置規格及型號

型號	a（mm）	b（mm）	c（mm）	h（m）	H1（m）	I（m）	I1（m）	w（m）	w1（m）
SHD-1B		600	450	300	2.5	5.0	1.5	1.5	1
SHD-2B		600	450	300	2.5	7.0	2	2	1
SHD-3B		600	450	300	3.0	10.0	2	3	3
SHD-4B		600	450	300	3.0	14.0	3	4	3

六、一體化污水處理裝置的基礎安裝、使用、維護

■1、基礎：ZWF系列設備如放置在地坪以上，只需準備一塊與設備外形相同的混凝土地坪作為基礎。基礎承壓必須大于4T/m2，也同時要求水平、平整。如設備埋于地坪以下，基礎標高必須小于或等于設備標高并保證下雨不積水，基礎一般是素混凝土（是否配筋視當?shù)氐刭|(zhì)情況而定）。

■2、安裝：根據安裝圖就位，各箱體依次就位，箱體的位置、方向不能放錯，互相間距必須準確，并連接好管道。在設備內注入清水，檢查各管道有無滲漏，若無則箱體四周覆土，直至設備檢查孔，并平整地面。把電控箱控制線與水泵接通，電控箱與電源接通，接線時注意風機、電機的轉向，必須與風機所指方向相同。

七、一體化污水處理裝置的構造

■設備所有管道采用PVC管或不銹鋼管，管道間連接用PVC粘結劑粘結或不銹鋼焊接。

■填料采用懸浮型生物填料作生物載體，生物量大、易掛膜、不結球、不堵塞。

型號		SHD-1	SHD-3	SHD-5	SHD-7.5	SHD-10	SHD-15	SHD-20	SHD-30	SHD-40	SHD-50
處理量m3/h		1	3	5	7.5	10	15	20	30	40	50
設備件數		1	1	1	1	2	2	2	2	4	4
污泥吸附及初沉池		1.8	5.5	9	14	18	27	36	50	82	100
接觸氧化油m3		5.0	14.5	24	35	44	63	83	130	170	200
二沉池表面負荷m3/m3h		1.2	1.3	1.3	1.3	1.2	1.2	1.2	1.5	1.5	1.6
消毒池m3		0.6	1.8	2.8	4	5.5	8	10	15	20	25
風機	型號	HC-2515	HC-3015	HC-5DC	HC-5015	HC-6015	HC-8DS	HC-10DS	HC1-10DS	HC—10DS	HC-100S
	功率	0.4	0.75	1.5	2.2	2.2	3.7	5.5	5.5	5.5X2	5.5X2
	臺數	2	2	2	22	2	2	2	2	3	3
水泵	型號	As10-2CB					AS16-2CB			AS3D-2CB
水泵	功率	1.0					1.6			2.9
大件數		5	6	7	10	8	10	10.5	10.5	10.5	12
設備總量		5.5	6.5	8	11	17	20	21	29	38	42
占地面積		5	14	20	30	50	65	75	115	155	185
